產品型號： RB3722

其它說明：

產品型號：RB3722

應用電流：三相交流電

工作電壓：AC110V－240V

工作電流：DC1.0A－7.0A

適用電機：110mm－150mm外徑電機

應用范圍：

3D打印機、高精度雕刻機、激光機、切割機、繪圖儀、電腦繡花機、包裝機械等分辨率較高的大、中型數控機床設備。

其他說明：

RB3722是基于DSP數字信號控制的三相步進電機驅動器, 是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC110V-240V，適配交流電流在DC1.0A-7.0A、外徑110mm-150mm的各種型號的三相交流式步進電機。此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度最高可達60000步/轉，0.006°/步。

功能特點：

1、高性能、低價格。

2、設有16檔等角度恒力矩細分，最高分辨率60000歩/轉，0.006°/步

3、抗高頻干擾能力強，穩定性強。

4、步進脈沖停止超過1.5秒，線圈電流自動減到設定電流的一半

5、光電隔離信號輸入/輸出

6、三相驅動電流DC1.0A-7.0A 分16檔可調

7、單電源輸入，電壓范圍：AC110V-240V

8、相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。

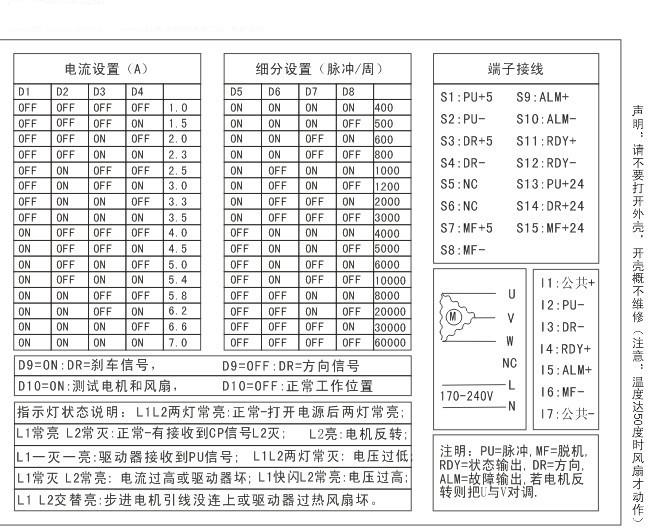

電流與細分設定:

驅動器工作電流由D1-D4端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）

驅動器細分由D5-D8端子設定，共16檔，D9和D10為功能設定。附表如：細分數（脈沖/轉）
