產品型號： RB668

其它說明：

產品型號：RB668

應用電流：二相交/直流電

工作電壓：AC18V－50V DC24V－80V

工作電流：DC2.4A－6.0A

適用電機：57mm－86mm外徑電機

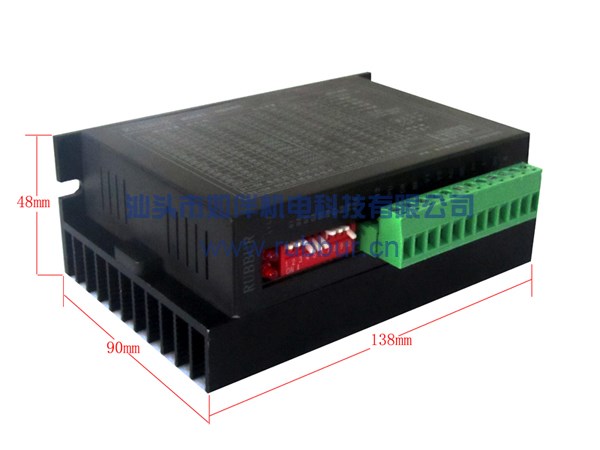

尺寸規格：138mm * 90mm * 48mm

應用范圍：

3D打印機、高精度雕刻機、激光機、切割機、繪圖儀、電腦繡花機、包裝機械等分辨率較高的小、中型數控機床設備。

其他說明：

RB668是基于DSP數字信號控制的二相步進電機驅動器, 是將先進的DSP控制芯片和二相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為交/直流AC18V－50V/DC24V－80V，適配直流電在DC2.4A－6.0A、外徑57mm-86mm的各種型號的二相混合式步進電機。此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度最高可達40000步/轉，0.009°/步。

功能特點：

1、高性能、低價格。

2、設有16檔等角度恒力矩細分，最高分辨率40000歩/轉，0.009°/步

3、抗高頻干擾能力強，穩定性強。

4、步進脈沖停止超過1.5秒，線圈電流自動減到設定電流的一半

5、光電隔離信號輸入/輸出

6、二相驅動直流電DC1.5A－6.0A 分16檔可調

7、單電源輸入，電壓范圍：AC18V－50V/DC24V－80V

8、相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。

可替代產品型號:迪維迅 DV245

電流和細分設定：

驅動器工作電流由D7-D10端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）

驅動器細分由D3-D6端子設定，共16檔，D1和D2為功能設定。（注：可根據客戶要求定制細分數），附表如：細分數(脈沖/轉)。

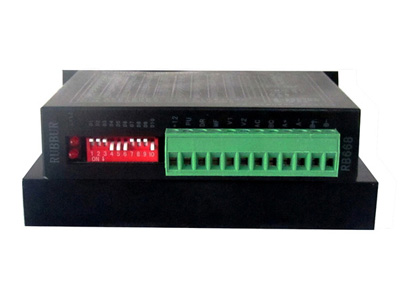

產品圖：
