產品型號： EP100

其它說明：

產品型號：EP100



應用電流：三相交流電



工作電壓：AC200V-240V 50-60Hz



工作電流：9.5A MAX



工作溫度：0 ℃－40 ℃



工作濕度：40%－80%（無結霜）



工作氣壓：86kPa－106kPa



控制模式：位置控制



數字輸入：

①伺服使能 ②報警清除 ③CCW驅動禁止 ④CW驅動禁止

⑤偏差計數器清零/速度選擇1/零速箝位

⑥指令脈沖禁止/速度選擇2 ⑦CCW轉矩限制 ⑧CW轉矩限制



數字輸出：

①伺服準備好輸出 ②伺服報警輸出

③定位完成輸出/速度達到輸出 ④機械制動輸出



位置輸入方式：脈沖+符號，CCW脈沖/CW脈沖 兩相A/B正交脈沖



位置電子齒輪比：1~ 32767/1~ 32767



位置反饋脈沖：2500線/轉



轉矩模擬指令輸入：-10V~ +10V輸入阻抗10kΩ



轉矩速度限制：可通過參數設置



轉矩指令來源：模擬量、內部轉矩指令



速度：4種內部速度/模擬量控制



加減速功能：參數設置1~10000ms



監視功能：

轉速、當前位置、指令脈沖積累、位置偏差、電機轉矩、電機電流、直線速度、轉子絕對位置、指令脈沖頻率、運行狀態、輸入輸出端子信號等



保護功能：超速、主電源過壓欠壓、過流、過載、制動異常、編碼器異常、控制電源異常、位置超差等



速度頻率響應：≥250Hz



速度波動率：<±0.03%(負載0%~100%)<±0.02%(電源-15%~+15%)



調速比：1：5000



適用電機：伺服電機

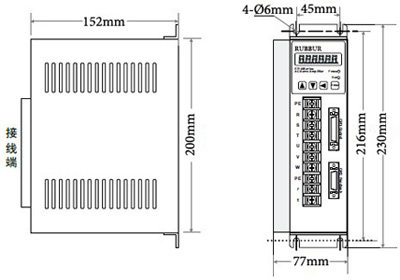

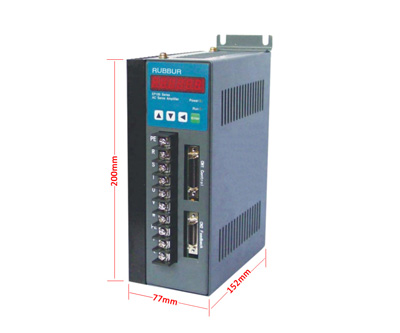

尺寸規格：200mm * 152mm * 77mm



應用范圍：

3D打印機、雕刻機、激光機、切割機、繪圖儀、電腦繡花機、包裝機械等數控機床設備。



產品優點：

1、啟動轉速高，高速力矩大

2、低噪音、低震動、低發熱。

3、超高精度、超高分辨率。

4、高性能、低價格、高性?xún)r(jià)比。

5、自動半流，過壓、過流保護，安全性好。

6、抗高頻干擾能力強，穩定性強，故障率絕對零。

7、相位記憶功能。

8、每臺都經過30天的品質測試，質量有保障。

9、工廠直銷，提供優質售后服務，質保一年。

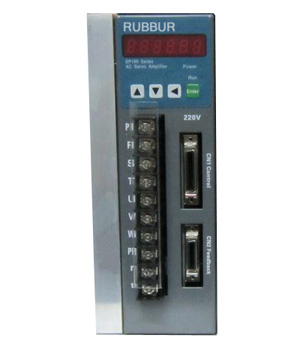

產品簡介：EP100系列交流伺服驅動器我公司最新投入市場的一個系列產品，是高性能、智能化、高可靠性、小體積的高檔全數字交流伺服系統。本系列采用專用的數字信號處理器（DSP）和智能功率模塊（IPM），先進優化的控制算法，能實現轉矩、轉速、位置精確的數字控制；精巧的顯示操作面板可以實時監控并調整電機的運行狀態，IPM智能模塊的使用，按國內工業環境的可靠性設計，使產品穩定可靠。數字量與模擬量的接口，能方便與各種上位機控制機互聯，多種智能化監視功能和精巧的操作面板，以及針對國內工業環境的可靠性設計，為國內伺服領域首創(chuàng )產品，填補了國內空白，是目前國產伺服驅動器中性能最穩定，價格最實惠，獲得了不少用戶的良好口碑，產品銷量穩居國產交流伺服系統市場份額前列。



產品特點：

   輸入輸出端子：輸入輸出進行光耦隔離的伺服使能、伺服報警、轉矩限制等使操作流程更規范化，輸入接口可由開關、繼電器和集電極開路三極管控制，輸出采用達林頓光電耦合器，可與繼電器、光電耦合器連接，接口使用更加方便。



   位置控制模式：光隔離的plus/signal信號、ccw/cw plus信號和A/B phase plus信號控制方式，并采用差分驅動的脈沖接收方式，可以有效地抑制干擾，可選的指令脈沖平滑濾波，使系統在加減速過程中平穩地運行。



   速度控制模式：差分或者單端的模擬-10V~10V信號輸入，并提供通過輸入端子進行選擇的內部1到4速度輸入方式，內部速度可調。



   轉矩控制模式：差分或者單端的模擬-10V~10V信號輸入。



保護功能：過壓、過流、過載、超速和編碼器異常等多種錯誤檢測機制，防范于未然。
